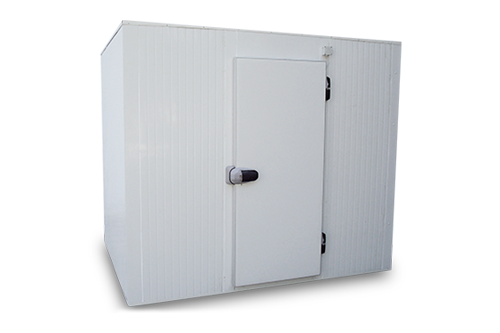

Soğuk Oda
1. SOĞUK DEPO CİHAZI
Soğutma sistem elemanları daldırma galvaniz üzerine elektrostatik toz boyalı sac malzemeden kaynaklanarak üretilmiş koruyucu kaset içerisindedir. Yağmurdan etkilenmeyecek şekilde tasarlanmıştır.
Elektrik panosu dış ünite üzerinde yer almalı ve yağmurdan ve tozdan etkilenmeyecek şekilde kolay açılabilir kapaklıdır.
Kullanılan kompresör Hermetik tiptedir.
Kompresör Fransız Tecumseh Markadır.
Kompresör besleme gerilimi 400 V 50 Hz ‘dir.
Kondenser bakır borulu ve alüminyum kanatlıdır.
Kondenser kapasitesi en yüksek sıcaklık şartlarına göre tasarlanmıştır.
Kondenser basınç kontrollü, fan basınca bağlı hız kontrollüdür.
Evaporatör bakır borulu ve alüminyum kanatlıdır.
Evaporatör kapasitesi iç ortamdaki nemi sağmayacak şekilde büyük seçilmiştir.
Evaporatör fanları dijital mikroprosesör kontrollüdür.
Evaporatör boru aralarında buzlanmaya karşı elektrikli rezistanslar homojen döşenmiştir.
Bu ısıtıcılar dijital mikroprosesör ile kontrol edilmektedir.
Soğutucu ünitenin su toplama tavası bulunacaktır ve suyun kolay akmasını sağlayacak şekilde tasarlanmıştır.
Drenaj suyu çıkışı kolay sökülebilir rekor vasıtasıyla yapılacak ve oda dışında uygun bir yere kaliteli PVC boru vasıtasıyla taşınmaktadır.
Elektrik panosunda otomatik sigortalar Merlin Gerin marka, kontaktörler ve termik röleler
Telemecanique Markadır.
Elektrik panosunda tüm kablolar kablo kanalı vasıtasıyla taşınmaktadır.
Klemens grubu otomat rayına sabitlenebilir tiptir.
Elektrik panosuna tüm giriş ve çıkışlar su ve toz geçirmeyen kablo rekorları ile yapılacaktır.
Pano kapağı arkasında, su ve tozdan etkilenmeyen alüminyum etikette güç ve kontrol şeması bulunmaktadır.
Oda sıcaklık kontrolü Carel Marka dijital mikroprosesör ile yapılacaktır.
Dijital mikroprosesör IP67 koruma sınıfı büyük ekranlı, su geçirmez anahtarlı özel üretim kutusu içindedir.
Kumanda kutusu uzaktan görünebilir şekilde kapı yanına monte edilecektir.
Kumanda kutusunda cihaz fonksiyonlarının yanında ayrıca açma kapama anahtarı, aydınlatma anahtarı, alarm anahtarı bulunmaktadır.
Soğutma sistemindeki basınç presostatları Danfoss Marla olacaktır.
Kurutucu filtre Danfoss Marka olacaktır.
Selenoid valf Danfoss Marka olacaktır.
Gözetleme camı Danfoss marka olacaktır.
İç üniteler tavan paneline asılacaktır.
Dış üniteler en az yerden 50 cm yükseklikte çelik konstrüksiyon üzerine konulacaktır. Çelik konstrüksiyon antipas boya ile paslanmaya karşı korunmuş ve ayrıca endüstriyel boya ile boyanmıştır.
2. SOĞUK DEPO PANELİ
Panel yüzeyleri iç - Dış 0,50 mm kalınlıkta polyester boyalı daldırma galvaniz saçtan imal edilecektir.
Saçlara mukavemet kazandırması bakımından form verilmiştir.
Saç 0,50 mm üzerine minimum 200 gr/m galvaniz kaplıdır.
Saçın Üst yüzeyi 50 mm astar üzerine, 20 mm epoksi polyester boyalıdır. (Ral-9002)
Saçın Alt yüzeyi 8 mm astar boyalı
Poliüretan yoğunluğu 42 kg/m2 olacaktır.
Kilitleme ve çekme hareketini yapabilen eksantrik kilit mekanizmasına sahip olacaktır.
Köşe birleşimleri 90 derece açılı kilitli köşe panelleri ile sağlanacaktır.
Tavan-duvar birleşimleri panel sacından üretilmiş köşebentlerle yapılacaktır.
Panellerimiz Antibakteriyeldir.
Poliüretan DIN 4102 normuna göre B3 yanmazlık sınıfındadır.
Poliüretanın ısı iletkenlik değeri 0,020 W/mK’dir.
3. TABAN ÖZEL DÖŞEME PANELİ
Üst yüzey 2 mm kalınlıkta gofrajlı cam elyaf takviyeli polyesterdir.
Üst yüzey kaplama 10 mm kalınlıkta su kontraplaşı ile desteklenmiştir.
Üst yüzey kaplama malzemesi su kontraplağına özel PU malzemesi ile yapıştırılacaktır.
Alt yüzey 0,50 mm kalınlıkta galvaniz sactır.
Poliüretan yoğunluğu 42 kg/m2 olacaktır.
Özel kilit (çekme ve kilitleme hareketini yapabilen) mekanizmasına sahiptir.
Taban panelinin güçlü üst kaplaması ve enjeksiyon sırasında içine döşenen özel üretim yük taşıyıcı bloklar sayesinde 3.500 kg/m2 statik yük taşımaktadır.
4. ÇARPMA TİP SOĞUK DEPO KAPILARI
İç yüzey 0,50 mm kalınlıkta polyester boyalı galvaniz sac olacaktır.
Dış yüzey 0,50 mm kalınlıkta polyester boyalı galvaniz sac olacaktır.
Poliüretan yoğunluğu en az 42 kg/m2 olacaktır.
Kanat yanları darbeye karşı koruma açısından alüminyum profilden üretilecektir.
Özel menteşe sistemlidir (açılırken kapıyı yerden kaldıracak sistemli).
Sac minimum 200 gr/m2 galvaniz kaplıdır.
Sacın Üst yüzeyi 50 mm astar üzerine, 20 mm epoksi polyester boyalıdır (Ral-9002).
Sacın Alt yüzeyi 8 mm astar boyalıdır.
10°C ve daha altındaki oda sıcaklıkları için ısıtıcı sistemlidir.
